D-SUB連接器作為電子設備中廣泛應用的接口元件，其設計過程涵蓋了結構、材料、信號完整性及環境適應性等多方面考量。焊接工藝作為連接器制造的關鍵環節，直接影響產品的可靠性和性能穩定性。在D-SUB連接器設計過程中，焊接工藝需兼顧機械強度、電氣連接質量及生產效率，同時需應對高溫、振動等嚴苛環境挑戰。本文鑫鵬博電子將從設計原則、材料選擇、工藝控制及質量檢測等維度去闡述焊接工藝的注意事項，為連接器設計與制造提供實踐指導。

一、D-SUB連接器設計階段：焊接工藝的初始規劃

1. 結構設計優化：

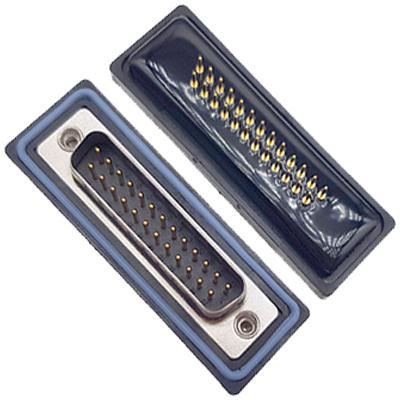

●端子布局與間距：D-SUB連接器的端子排列需遵循行業標準（如DE-9、DB-25等），同時考慮焊接工藝的可行性。例如，高密度端子布局需預留足夠的焊盤空間，避免因間距過小導致橋接或虛焊。設計時可采用仿真軟件模擬焊接熱分布，優化端子排列以降低熱應力集中。

●外殼與端子的機械配合：外殼設計需確保與端子的緊密配合，防止焊接過程中因熱膨脹導致端子移位。例如，采用卡扣式結構或預裝定位銷，可有效固定端子位置，提升焊接一致性。

2. 材料選擇與兼容性：

●端子與焊料匹配：D-SUB連接器端子通常采用銅合金（如黃銅、磷青銅），需選擇與之兼容的焊料（如錫鉛合金或無鉛焊料）。例如，無鉛焊料（如Sn-Ag-Cu）熔點較高，需調整焊接溫度曲線以避免端子氧化或焊料潤濕不良。

●外殼材料耐熱性：外殼材料需具備足夠的耐熱性，以承受焊接過程中的高溫。例如，工程塑料（如PBT、尼龍）需通過UL94阻燃認證，確保在高溫環境下不發生變形或燃燒。

二、D-SUB連接器設計焊接工藝控制：關鍵參數與操作規范

1. 溫度與時間控制：

●預熱階段：焊接前需對連接器進行預熱，以減少熱沖擊。例如，采用紅外預熱爐，將溫度控制在150-200°C，時間約60秒，確保端子與焊料同步升溫，避免冷焊。

●焊接階段：焊接溫度需根據焊料類型調整。例如，錫鉛合金焊料推薦溫度為250-280°C，無鉛焊料需提高至280-320°C。焊接時間控制在3-5秒，過長會導致端子氧化，過短則可能引發虛焊。

2. 焊料與助焊劑選擇：

●焊料類型：根據應用場景選擇焊料。例如，高可靠性場景（如航空航天）需采用含銀焊料，以提升導電性和機械強度；成本敏感場景可選用普通錫鉛合金。

●助焊劑作用：助焊劑可去除氧化物并促進焊料潤濕。例如，采用松香基助焊劑，其活性適中，殘留物少，適用于D-SUB連接器的精密焊接。

3. 操作規范與設備維護：

●手工焊接技巧：手工焊接時，需控制焊槍角度（45°）和壓力，避免端子受力過大導致變形。例如，采用“點焊”方式，先加熱焊盤再添加焊料，確保焊點飽滿無空洞。

●設備校準：定期校準焊接設備（如回流焊爐、波峰焊機），確保溫度曲線和傳輸速度符合工藝要求。例如，每月進行一次溫度傳感器校準，避免因設備偏差導致焊接不良。

三、D-SUB連接器設計的質量檢測與故障預防

1. 目視檢查與X光檢測：

●目視檢查：焊接后需進行目視檢查，重點觀察焊點外觀（如是否光滑、無裂紋）和端子位置（是否偏移）。例如，采用放大鏡或顯微鏡，檢查焊點是否形成“火山口”狀，這是良好焊點的標志。

●X光檢測：對于高密度端子連接器，可采用X光檢測內部焊點質量。例如，檢測焊點是否存在空洞、橋接或虛焊，確保電氣連接可靠性。

2. 電氣性能測試：

●導通測試：使用萬用表或導通測試儀，檢查端子間是否短路或斷路。例如，對DB-25連接器的每個端子進行逐一測試，確保信號傳輸完整性。

●絕緣電阻測試：測量端子與外殼間的絕緣電阻，確保符合安全標準（如≥100MΩ）。例如，采用500V兆歐表，測試時間為60秒，記錄絕緣電阻值。

四、D-SUB連接器的環境適應性設計

1. 溫度與濕度管理：

●高溫環境：焊接工藝需考慮連接器在高溫環境下的性能。例如，通過選擇耐高溫焊料（如Sn-Bi合金）和優化外殼材料，確保連接器在85°C環境下長期穩定運行。

●濕度環境：高濕度環境可能導致端子氧化或焊點腐蝕。例如，采用防潮包裝和密封設計，或在焊接后涂覆三防漆，提升連接器的防潮性能。

2. 振動與沖擊防護：

●機械加固：在振動或沖擊環境下，需加強焊點與端子的機械連接。例如，采用點膠工藝固定端子，或在焊接后增加鎖緊裝置，防止端子松動。

●模擬測試：通過振動臺和沖擊試驗機，模擬實際使用環境，驗證焊接工藝的可靠性。例如，進行10-2000Hz的隨機振動測試，檢查焊點是否開裂或脫落。

總結：D-SUB連接器設計過程中的焊接工藝需綜合考慮結構設計、材料選擇、工藝控制及質量檢測等多方面因素。通過優化端子布局、匹配焊料與端子材料、嚴格控制焊接參數，以及實施全面的質量檢測，可顯著提升連接器的可靠性和使用壽命。隨著電子設備向小型化、高密度化發展，焊接工藝的持續創新將成為連接器設計的關鍵競爭力。未來，無鉛化、自動化焊接技術及新型材料應用將進一步推動連接器工藝的進步。
