RJ45連接器的產品知識介紹

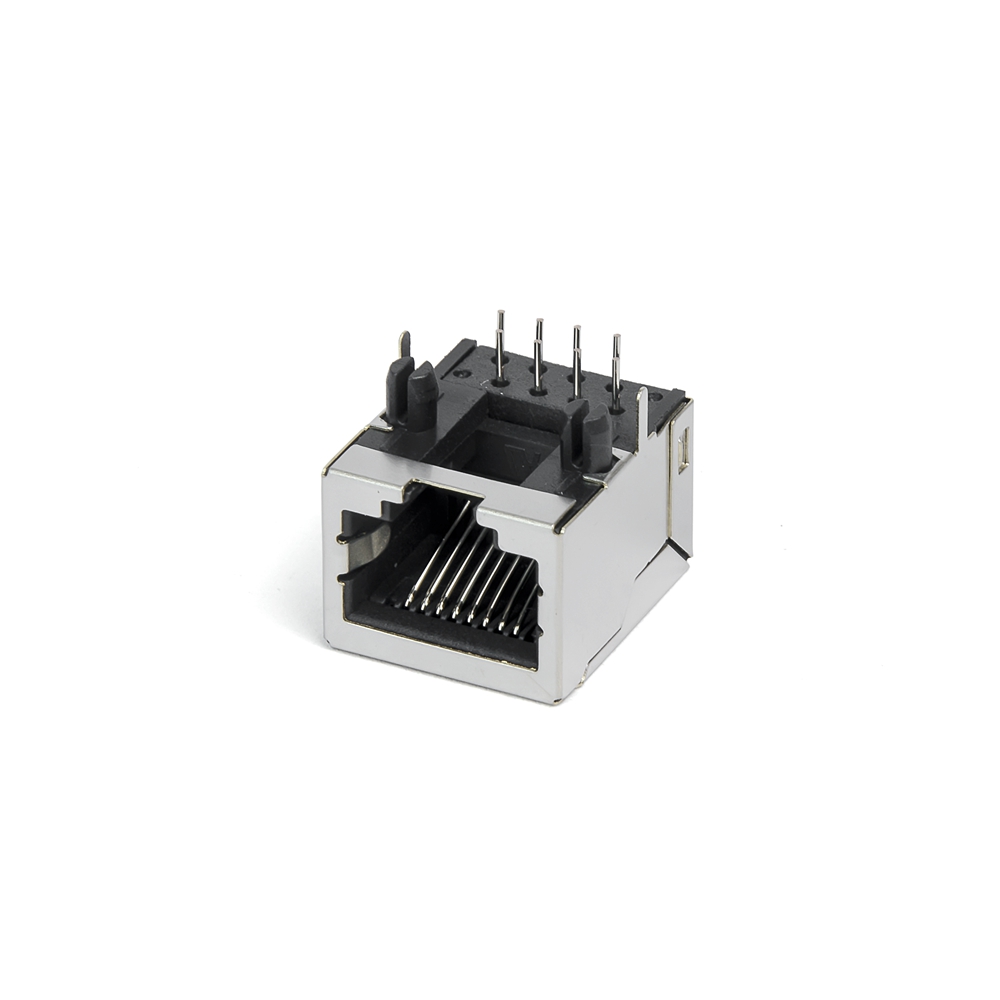

RJ45連接器在我們平時的生活中用得到的地方是很多的,可以說有用到網絡的地方,基本都會有用到RJ45連接器,比如說電腦上的、調制解調器上的(英文名Modem),還有其他用到網絡、網線等等的地方。RJ45連接器是布線系統中的信息插座(即通信引出端)連接器的一種,這種RJ45連接器是由插頭(接頭、水晶頭)和插座(模塊)組成,插頭有8個凹槽和8個觸點。RJ是(Registered Jack)的縮寫,意思是“注冊的插座”。在FCC中RJ是描述公用電信網絡的接口,計算機網絡的RJ45是標準8位模塊化接口的俗稱,這兩種元器件組成的RJ45連接器連接于導線之間,以實現導線的電氣連續性。

RJ45連接器的作用
RJ45連接器插頭我們又俗稱為RJ45水晶頭(RJ45 Modular Plug),用于數據電纜的端接,實現設備、配線架模塊問的連接及變更。對RJ45水晶頭要求具有良好的導通性能;接點三叉簧片鍍金厚度為50μm,滿足超5類傳輸標準,符合T568A和T568B線序;具有防止松動、插拔、自鎖等功能。RJ45連接器插頭是銅纜布線中的標準連接器,它和插座(RJ45模塊)共同組成一個完整的連接器單元,以這兩種元件組成的連接器主要連接于導線之間,以便實現導線的電氣連續性。
RJ45連接器的分類
RJ45連接器的插頭分為非屏蔽和屏蔽兩種。屏蔽RJ45連接器插頭外圍用屏蔽包層覆蓋,其實物外形與非屏蔽的插頭沒有區別。還有一種專為工廠環境特殊設計的工業用的屏蔽RJ45插頭,與屏蔽模塊搭配使用。RJ45插頭常使用一種防滑插頭護套,用于保護連插頭、防滑動和便于插拔,此外,它還有各種顏色選擇,可以提供與嵌入式圖標相同的顏色,以便于正確連接。
RJ45連接器的規格
常用的RJ45連接器非屏蔽模塊高2cm、寬2cm、厚3cm、塑體抗高壓、阻燃,可卡接到任何M系列模式化面板、支架或表面安裝盒中,并可在標準面板上以90°(垂直)或45°斜角安裝,特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊,無論從三類、五類、還是超五類和六類,它的外形都保持了相當的一致。
深圳鑫鵬博電子科技有限公司是國內專業生產中高端質量的連接器、連接線廠家,除了生產RJ45連接器之外還生產有排針排母連接器、簡牛牛角連接器、D-SUB連接器、FPC連接器、USB連接器,連接線、端子線、注塑線、電子線束等。生產的產品能滿足電子企業對連接器、連接線產品的質量要求。全國服務熱線0755-29055299
